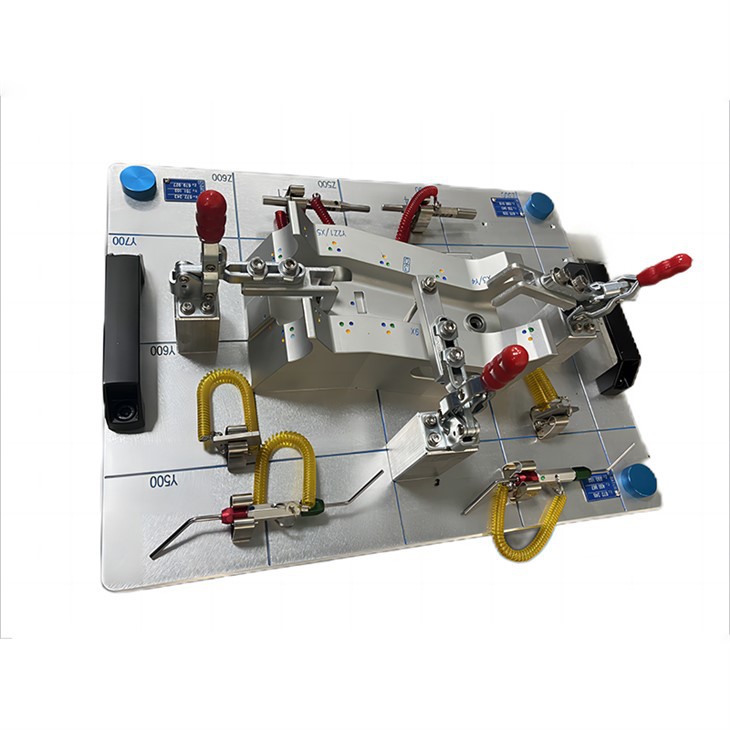

Armatura komponentlarini tekshirish

Element raqami: HTCK-001
Mahsulot hajmi: 105*52*48mm
Materiallar: alyuminiy, mis va epoksi qatroni

So'rov yuborish

Mahsulotni tanishtirish

Mahsulot spetsifikatsiyasi

Mahsulot nomi	Armatura komponentlarini tekshirish
Element raqami	HTCK-001
Mahsulot hajmi	105 * 52 * 48 mm
Material	Alyuminiy, mis va epoksi qatroni
Aniqlik	0.005-0.1 mm yoki sizning soʻrovingiz boʻyicha
Rang	Anodlangan, alyuminiy ranglar, qora yoki alohida qismlar mijozning talabiga binoan moslashtirilishi mumkin
Yuzaki ishlov berish	Qumni portlatish, issiqlik bilan ishlov berish, qumni tozalash, issiqlik bilan ishlov berish va hk
Ishlov berish uskunalari	CNC, EDM, Argi Charmilles, frezalash mashinasi, 3DCMM,
Logotip usuli	Lazerli o'yma, CNC o'yma
Ilova	Avto ehtiyot qismlar ishlab chiqaruvchilar va avtomobil zavodlari
Qadoqlash	Yog'och quti yoki sizning so'rovingiz bo'yicha
Sinov qurilmasi	Uchta koordinata o'lchash mashinasi, mikrometr, kaliper

Armaturani tekshirish Kirish

Tekshirish moslamasi sanoatda murakkab shaklga ega komponentlarning sifatini tekshirish uchun ishlatiladigan sifatni ta'minlash vositasidir. Ishlab chiqaruvchilar o'z mahsulotlarining o'lchov aniqligini tekshirish uchun armaturalarni tekshirishda yordam so'rashadi. Shuningdek, ular tarkibiy qismlarni buzilish, tirnalganlik uchun tekshiradi va uning qismlari to'g'ri tekislanganligini tekshiradi va mahsulot barcha zarur xavfsizlik mezonlari va texnik shartlarga mos kelishini tasdiqlaydi.

Tekshirish moslamalarining xususiyatlari va turlari

CMM armaturalari - bu Koordinata o'lchash mashinasining (CMM) o'lchov o'lchovlari va boshqa o'lchov operatsiyalari paytida qismlarni, zondlarni yoki ish qismlarini ushlab turish va joylashtirish uchun mo'ljallangan Tekshirish moslamasi komponentlarining bir turi.

Avtomobilda armaturalarni tekshirishning ahamiyati

Check Fixtures komponentlari avtomobillar va samolyotlar kabi murakkab mahsulotlarni ishlab chiqishda Sifat kafolatining muhim tarkibiy qismidir. Zamonaviy tekshirish moslamasi komponentlari operatorga ichki yoki tashqi qismning o'lchovlari yoki tafsilotlarini dizaynning tolerantliklari doirasida ishlab chiqarilganligini tekshirish imkonini beradi. Armaturaga bir nechta qisqichlar, pinlar, zondlar yoki boshqa asboblar o'rnatilgan bo'lishi mumkin va armatura operatori kim bo'lishidan qat'i nazar, tekshirish natijasi aniq bo'lishini ta'minlash uchun aniq bosqichma-bosqich ko'rsatmalar to'plami bo'lishi mumkin. xuddi shu.

Ishlab chiqarishdagi ilovalar

Avtomobil qismlarini yig'ish:

Tekshirish moslamalari komponentlari avtomobil sanoatida yoki boshqa sohalarda shassi elementlari va ichki qismlar kabi komponentlarning o'lchamlarini tekshirish uchun keng qo'llaniladi. Ular yig'ish paytida qismlarning bir-biriga to'g'ri mos kelishini va qat'iy ishlash standartlariga javob berishini ta'minlaydi.

Ommaviy ishlab chiqarish muhiti:

Agar ko'p miqdorda bir xil yoki o'xshash qismlar ishlab chiqarilgan bo'lsa, tekshirish moslamalari bir xillik va aniqlikni ta'minlash uchun tejamkor echimni ta'minlaydi. Bu sifatni yo'qotmasdan ishlab chiqarish maqsadlariga erishish uchun juda muhimdir.

Maxsus o'lchov vositalarini almashtirish:

Armaturalarni tekshirish vilka o'lchagichlari va OD o'lchagichlari kabi maxsus o'lchash vositalariga ko'p qirrali alternativ bo'lib xizmat qiladi. Ular aniq o'lchovlarni etkazib berish bilan birga ishlashda soddalikni taklif qiladi, bu esa ularni avtomobilsozlik, aerokosmik, elektronika va hokazolarda keng ko'lamli ishlab chiqarish dasturlari uchun mos qiladi ...

Tekshirish moslamalaridan foydalanishning afzalliklari

Xarajatlarni tejash:Tekshirish moslamalari komponentlari odatda ixtisoslashtirilgan o'lchov asboblariga qaraganda ancha arzon bo'lib, tekshirish uskunalariga kapital qo'yilmalarni kamaytiradi.
Foydalanish qulayligi:Ular foydalanuvchilarga qulay bo'lishi uchun ishlab chiqilgan bo'lib, operatorlardan tekshiruvlarni samarali bajarish uchun minimal tayyorgarlikni talab qiladi.
Ishonchlilik:Armatura yoki o'lchagichlarni tekshirish izchil va takrorlanadigan o'lchovlarni ta'minlaydi, sifatni nazorat qilish jarayonlarida ishonchlilikni ta'minlaydi.
Masshtablilik:Kichik va yirik ishlab chiqarish muhiti uchun mos bo'lgan o'lchagichlar turli ishlab chiqarish hajmlari va talablariga moslashadi.

Nima uchun HT vositasini tanlash kerak

Armatura komponentlarini tekshirish uchun HT vositalarini tanlash uchun ba'zi jiddiy sabablar:

Premium Sifat: Yuqori aniqlikdagi ishlov berish mashinalari armatura komponentlarini yuqori sifatda tekshirishga ishonch hosil qiladi.

Raqobatbardosh narx: Uyda ishlov berish, shuningdek, materiallar yetkazib beruvchilar va ikkilamchi ishlov berish bilan uzoq muddatli hamkorlik, xarajatlarni tejash uchun bizni barqaror sifat kafolati bilan ta'minlang.

Qoniqish kafolati:Sifat tizimlari uchun ISO9001 sertifikati mijozlarni mahsulotimizdan mamnun qiladi.

Moslashuvchan moslashtirish:Mijozlarning talablari asosida OEM xizmatlari yoki moslashtirilgan echimlar mavjud.

Tez aylanish vaqti:Qisqa tsikl va o'z vaqtida etkazib berish, etkazib berish muddatiga ishonch hosil qilish uchun qat'iy vaqt jadvalini nazorat qilish.

Diqqatli xizmat:Kuchli loyiha boshqaruvi va tajribali muhandislik eng yuqori sifatni ta'minlaydi.

TSS

Savol: Tekshirish moslamalari nima?

Javob: Tekshirish moslamasi sanoatda murakkab shaklga ega qismlarning sifatini tekshirish uchun ishlatiladigan sifatni ta'minlash vositasidir. Ular komponentlarni ishlab chiqarishda emas, balki o'lchov aniqligiga ko'ra allaqachon tayyorlangan komponentlarni qabul qilish yoki rad etish uchun ishlatiladi.

Savol: Armatura va o'lchagich o'rtasidagi farq nima?

Javob: Tekshiruvchi o'lchagichdan farqli o'laroq, tekshirish moslamasi tekshirilayotgan komponentni yoki ish qismini yuqori darajada prognoz qilinadigan yo'nalishda ishonchli ushlab turishi mumkin. Bundan tashqari, u har qanday miqdordagi o'lchov va boshqa ishlov berish vositalarini, masalan, joylashishni aniqlash pinlari, jiglar va qisqichlarni joylashtirishi mumkin.

Savol: Armaturani tekshirishning muhim elementlari qanday?

Javob: Tekshiruv moslamasining asosiy komponentlari taglik (plastinka) va qism mebel yoki uya, dam olish / aloqa nuqtalarini o'z ichiga oladi va qisqichlar, to'xtash joylari, vakuum, magnitlar va pnevmatikani o'z ichiga olishi mumkin.

Savol: Tekshirish moslamasi komponentlarining asoslari nima?

Javob: Ayniqsa, avtomobilsozlikda asboblarni tekshirish yoki "tekshirish vositalari" yoki armatura komponentlarini tekshirish, ular PPAP jarayonida ko'rsatilgandek, ko'pincha ikkalasining gibrididir. Ular, masalan, CMM tekshiruvi uchun bo'lakni ushlab turish uchun mo'ljallangan bo'lishi mumkin va GD&T sxemalari yoki chizmadagi avtomobil pozitsiyalariga mos keladigan sirtlarni o'z ichiga oladi. Xuddi shu moslamalar ma'lum xususiyatlar uchun to'g'ridan-to'g'ri o'zgaruvchan o'lchov ma'lumotlarini taqdim etadigan ko'rsatkichlarni o'z ichiga olishi mumkin.

Savol: Gagening takrorlanishi va takrorlanishi nima (Gage R&R)

Javob: Gage Repeatability va Reproducibility odatda Gage R&R deb ataladi. Bu tekshirish moslamalari komponentlaridan foydalanganda o'lchov tizimining takrorlanuvchanligi va takrorlanuvchanligini baholash usuli. Boshqacha qilib aytganda, Gage R&R tadqiqotlari jarayonning qanchalik o'zgarishi o'lchov tizimiga bog'liqligini aniqlash uchun olib boriladi.

Savol: U BIW armaturasidan nimasi bilan farq qiladi?

Javob: Ularning ikkalasi ham avtomobil sanoatida intensiv ravishda qo'llanilsa-da, ular orasida ozgina farq bor. BIW (Oq rangdagi korpus) armaturasi payvandlanadigan 3-o‘lchamli qismlarni bir-biriga bog‘lab turuvchi ishlab chiqarish asbobidir. Avtomobil sanoatida metall lavha korpus qismlarining yakuniy qismlarini tekshirish uchun tekshirish moslamasi qo'llaniladi, shunda avtomobil shassisining barcha qismlari BIW moslamasiga joylashtirilganda ular bir-biri bilan to'g'ri joylashadi.

Issiq teglar: armatura komponentlarini tekshirish, Xitoy armatura komponentlarini ishlab chiqaruvchilar, etkazib beruvchilar, zavodni tekshirish
